ARTIFACT WI/Fiesta Изображение Белый Пиксель

СИСТЕМА: 1.5T Signa Twin Excite II (версия программного обеспечения 11.0M4)

ПРОБЛЕМА/СИМПТОМ

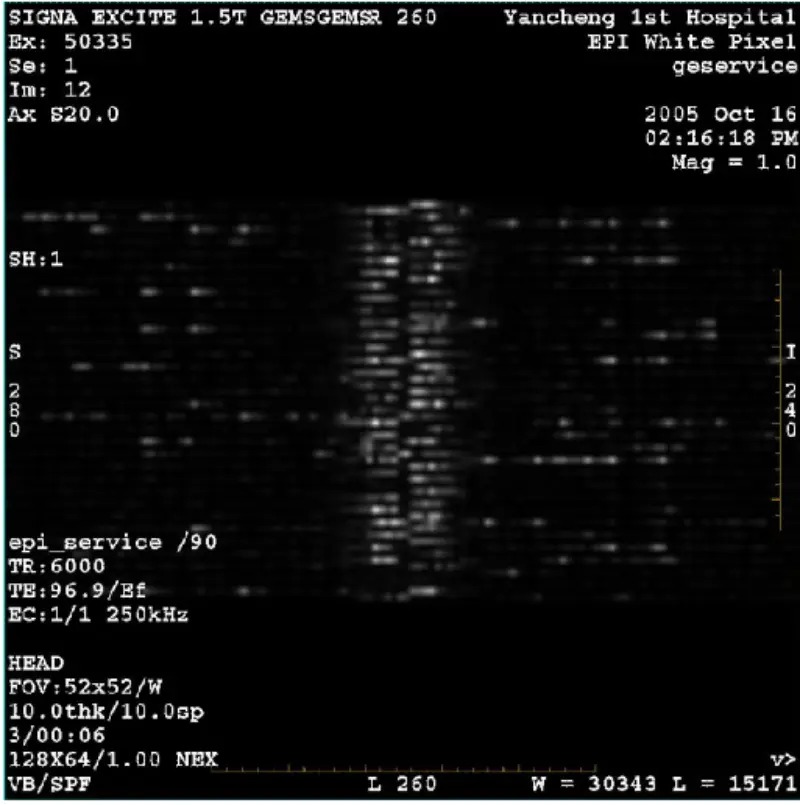

Изображение DWI (режим масштабирования и весь режим) и Fiesta (режим масштабирования и весь режим) имеет видимые сетчатые или вельветовые артефакты, независимо от того, используется ли катушка для тела или катушка для головы, другое обычное изображение кажется нормальным.

ИСТОРИЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ/СОВЕТ

1. Проведите супер-проверку шайбы, результат — все прошло.

2. Снимите мост пациента, монет и других металлов не обнаружено.

3. Выполните калибровку графики, все условия должны быть зелеными.

4. Запустите Zoom и весь BACC.

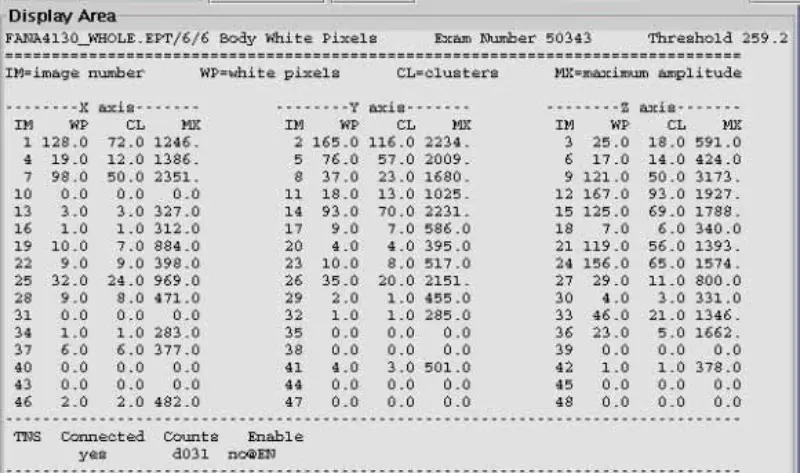

5. Запустите Zoom и весь EPT. В результате белые пиксели становятся серьезными, а другие элементы проходят проверку.

включая голову и тело. Значение фазового дизеринга B0 указано в спецификации.

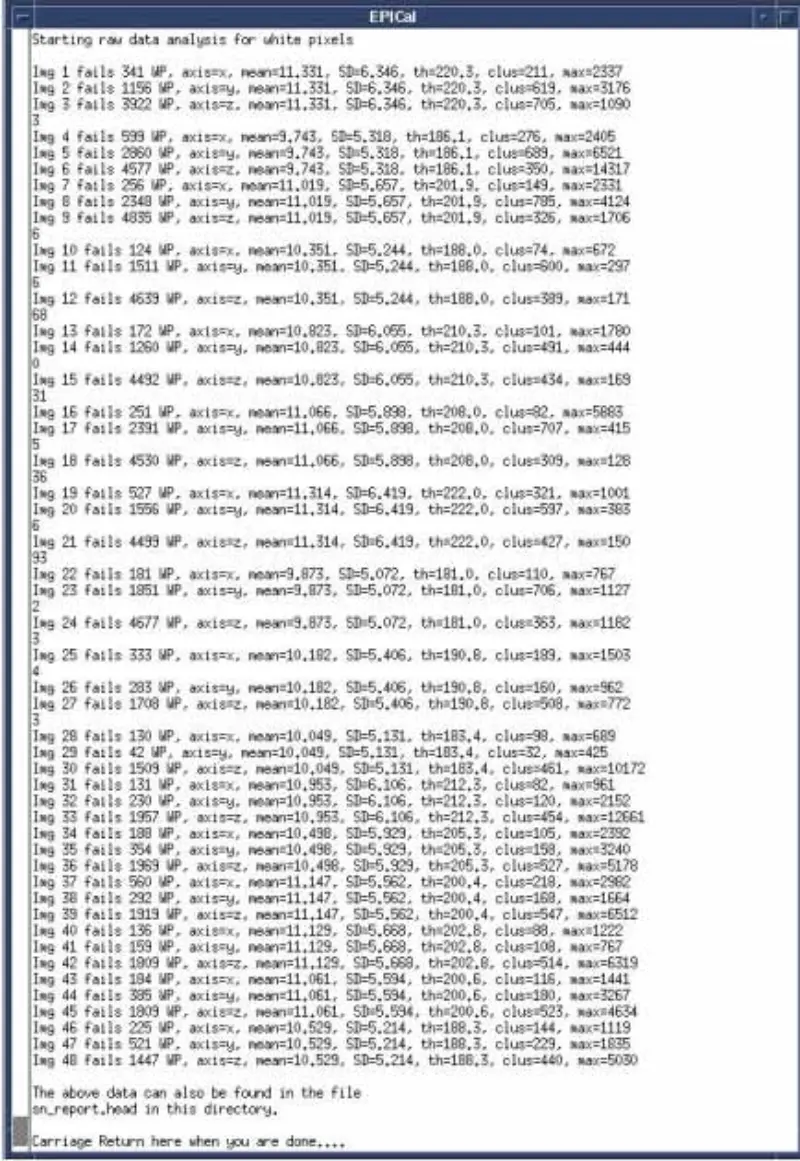

6. Запустите тест белых пикселей, все не удалось.

7. Запускаем SPT, все проходит. Тем более проходят все тесты на устойчивость градиента.

8. Эмулируйте и проверяйте объекты окружающей среды вокруг магнита, включая вентилятор, динамик, инжектор, холодную головку и так далее.

9. Отключите датчик температуры, SRI, PAC и стол, проблема остается.

10. Отсоедините приемный кабель от интерфейса системного шкафа (корпус J2 и головка J5), добавьте терминатор 50 Ом и блок постоянного тока к разъему системного шкафа. Сканирование головы и тела EPT с белыми пикселями. результат пройден. Подтвердите, что проблема не в системном кабинете. Восстановите соединение. Приемный кабель на системном шкафу I/F

11. Отсоедините оптоволокно привода градиента X, Y и Z на плате GP, головке белого пикселя EPT и сканировании тела. результат пройден. Это указывает на то, что белый пиксель создается градиентом. Видел, что белый пиксель присутствует не только на одной оси. Затем замените плату SGA PS, GP, но проблема остается. Переподключите оптоволокно с градиентным приводом X,Y,Z.

12. Отключите DD/TR в SSM. Отсоедините кабель DD от Pen Wall (J72, J73, J74, J75, J75), сканируйте голову и тело белого пикселя EPT. В результате голова прошла, а тело провалилось. Катушка тела не настроена, поэтому катушка тела поглощает сигнал. Поэтому голова проходит и тело выходит из строя. Чтобы проверить наши выводы, подключите удлинительный кабель к катушке головки и поместите катушку головки за пределы отверстия магнита, отсканируйте белый пиксель головы. По факту результат - голова вышла из строя. Подключите только один кабель DD к Pen Wall, сканированию головы с белыми пикселями EPT и тела. В результате все провалилось. Убедитесь, что причина не в плате DD и разветвителе.

13. Подсоедините кабели DD к стене загона. Отсоедините BNC-кабель смещения T/R для тела и головки на скане головки и тела белого пикселя SSM.EPT. В результате все провалилось. Снова подсоедините кабели смещения корпуса и головки. Отсоедините выходной кабель головы и тела на сканировании белых пикселей SRFDII.EPT. В результате все провалилось. Подтвердил, что проблема не в SRFDII AMP и SSM.

14. Отсоедините кабели I и Q на гибридном устройстве. Запустите сканирование белых пикселей EPT головы. Результат не удался. Подозреваемый гибрид. Замените гибрид. Но проблема все еще.

15. Снимите переднюю крышку магнита. Осмотрите заземляющий кабель радиочастотного экрана и кабель датчика температуры. Кабель в порядке.

16. Снимите корпусную радиочастотную катушку с TRM. Запустите сканирование белых пикселей EPT головы, результат не получен.

17. Снимите радиочастотный экран с TRM. Запустите сканирование белых пикселей EPT с выключенным радиочастотным экраном. Результат не удался. Замените радиочастотный экран и запустите сканирование белых пикселей EPT. Проблема все еще.

ОСНОВНАЯ ПРИЧИНА/РЕШЕНИЕ

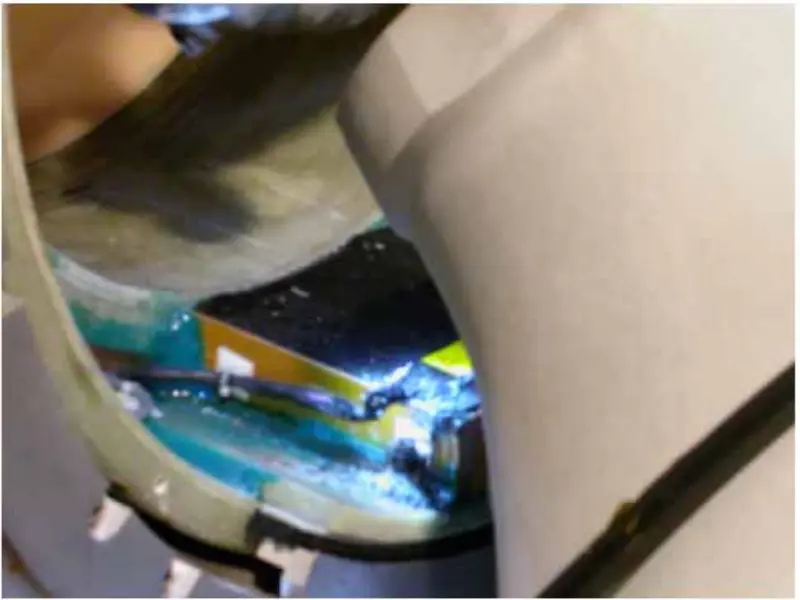

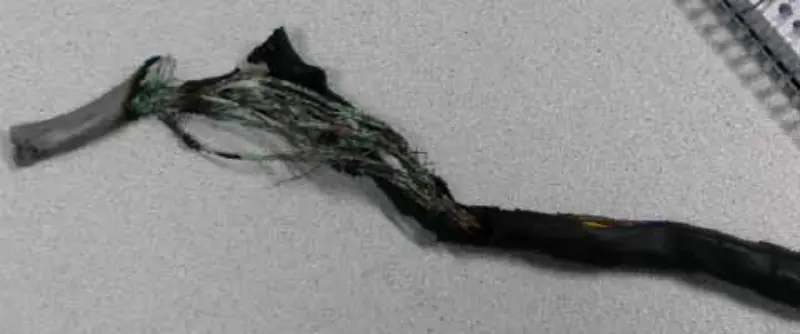

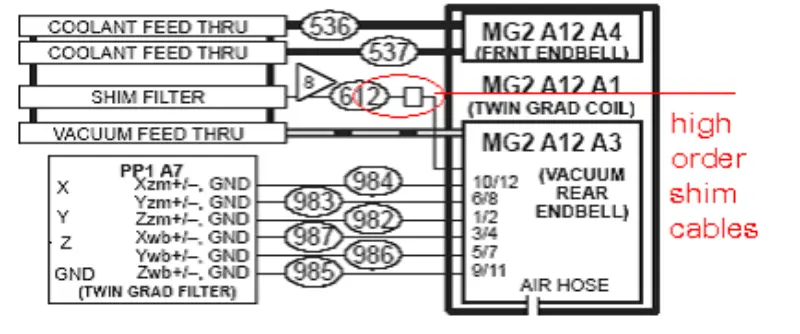

На основании вышеизложенных действий и анализа мы приходим к выводу, что проблема должна быть вызвана градиентной катушкой. Итак, снимаем переднюю и заднюю крышку магнита, проверяем и затягиваем болты, относящиеся к градиентной катушке. Сняв заднюю крышку магнита, мы обнаруживаем, что кабель прокладки высокого порядка перегорел до черного цвета.

Поскольку на этом сайте нет вариантов прокладок высокого порядка, мы обрезаем кабель прокладок высокого порядка. Кабели отклеиваем отдельно и каждый из кабелей перевязываем изоляционной клейкой лентой. Восстановите все, запустите сканирование белых пикселей EPT. Все проходит. После локального ремонта система в порядке. На изображениях DWI и Fiesta нет белого пикселя, как раньше.

Кабели высокого порядка должны быть повреждены на заводе. Поврежденные кабели прилегали друг к другу и образовывали множество мельчайших кругов. При запуске сканирования DWI круг вызывал гораздо больше тепла, чем любое другое сканирование. Таким образом, кабели сгорали день ото дня и влияли на сканирование DWI. Фактически, с течением дня эффект становится все более и более серьезным.
