Установка, тестирование и послепродажная поддержка GE Mega Switch MRI для SV 1,5T

Уважаемый покупатель, при получении этого товараГЭ 5337137-8, ГЭ 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  для правильного подключения обратитесь к рисункам.

Являясь основным модулем распределения и управления сигналами, Mega Switch отличается многопортовой интеграцией, обработкой сигналов с высокой пропускной способностью и модульной конструкцией. Он поддерживает параллельную работу каналов двойной катушки порта A/B, обеспечивая такие функции, как регулировка смещения MC, переключение сигнала MUX и прием радиочастотного сигнала. Состояние системы контролируется в режиме реального времени с помощью светодиодных индикаторов и связи SRI.

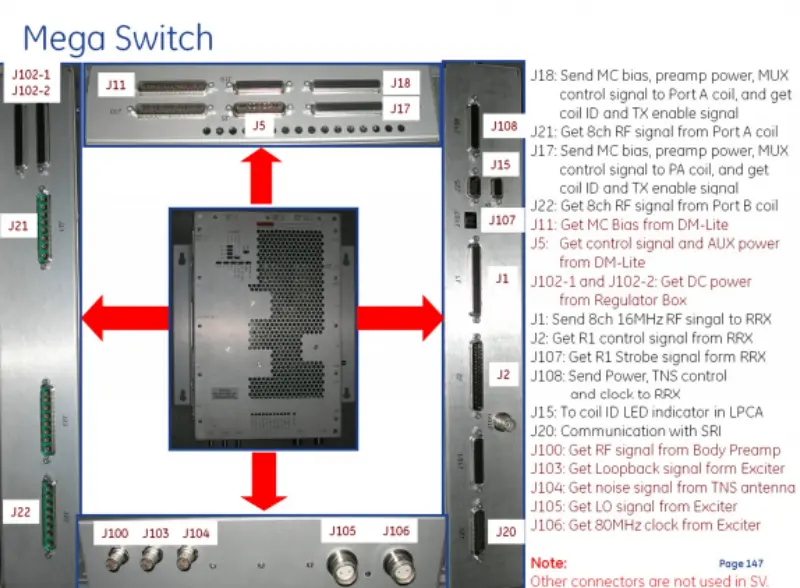

Интерфейсы Mega Switch разделены на четыре функциональные группы:

1. Интерфейсы порта катушки

2. Порт A (J18, J21): передает на катушку сигналы смещения MC, мощности предусилителя и сигналы управления мультиплексором; получает идентификатор катушки, сигнал включения передачи и 8-канальный радиочастотный сигнал.

Порт B (J17, J22): выполняет те же функции, что и порт A для катушки 1-го порта B.

3. Интерфейсы внешних модулей

4. DM-Lite Interaction (J11, J5): извлекает смещение MC, сигналы управления и питание AUX.

1. Источник питания (J102-1, J102-2): получает питание постоянного тока от блока регулятора.

5. Коммуникационные интерфейсы RRX

6. Передача сигнала (J1): отправляет 8-канальные радиочастотные сигналы частотой 16 МГц на RRX.

Сигналы управления (J2, J107): принимает сигналы управления R1 и стробоскопические сигналы R1 от RRX.

Питание и управление (J108): передает питание, управление TNS и тактовые сигналы на RRX.

7. Мониторинг состояния и интерфейсы связи

8. Светодиодная индикация (J15): подключается к светодиодным индикаторам идентификатора катушки в LPCA.

Связь SRI (J20): обеспечивает обмен данными с входами внешних сигналов SRI (J100, J103-J106): прием радиочастотных сигналов от предусилителя Body, сигналов кольцевой проверки от возбудителя, шумовых сигналов от антенны TNS, сигналов гетеродина и тактовых импульсов 80 МГц от возбудителя.

J18: отправьте смещение MC, мощность предусилителя и сигнал управления мультиплексором на катушку порта A и получите идентификатор катушки и сигнал включения передачи.

J21: Получите 8-канальный радиочастотный сигнал от катушки порта А.

J17: Отправьте смещение MC, мощность предусилителя и сигнал управления мультиплексором на катушку порта B и получите идентификатор катушки и сигнал включения передачи.

J22: Получите 8-канальный радиочастотный сигнал от катушки порта B.

J11: Получите MC Bias от DM - Lite.

J5: Получите управляющий сигнал и питание AUX от DM-Lite.

J102-1 и J102-2: получать питание постоянного тока от блока регулятора.

J1: Отправка 8-канального радиочастотного сигнала частотой 16 МГц на RRX.

J2: Получите управляющий сигнал R1 от RRX.

J107: Получите строб-сигнал R1 от RRX.

J108: Отправьте питание, управление TNS и тактовую частоту на RRX.

J15: для подключения светодиодного индикатора идентификации катушки в LPCA.

J20: Связь с НИИ.

J100: Получите радиочастотный сигнал от предусилителя Body.

J103: Получите сигнал обратной связи от возбудителя.

J104: Получите шумовой сигнал от антенны TNS.

J105: Получите сигнал гетеродина от возбудителя. J106: Получите тактовый сигнал 80 МГц от возбудителя.

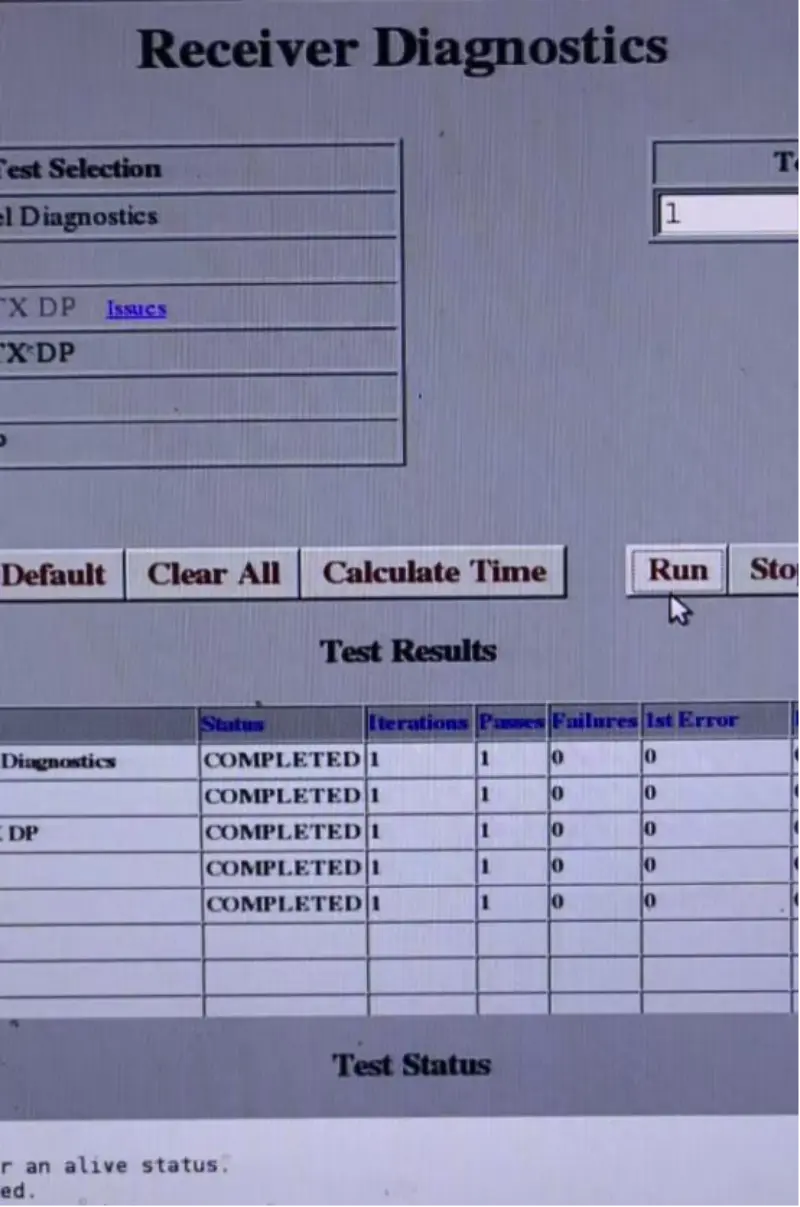

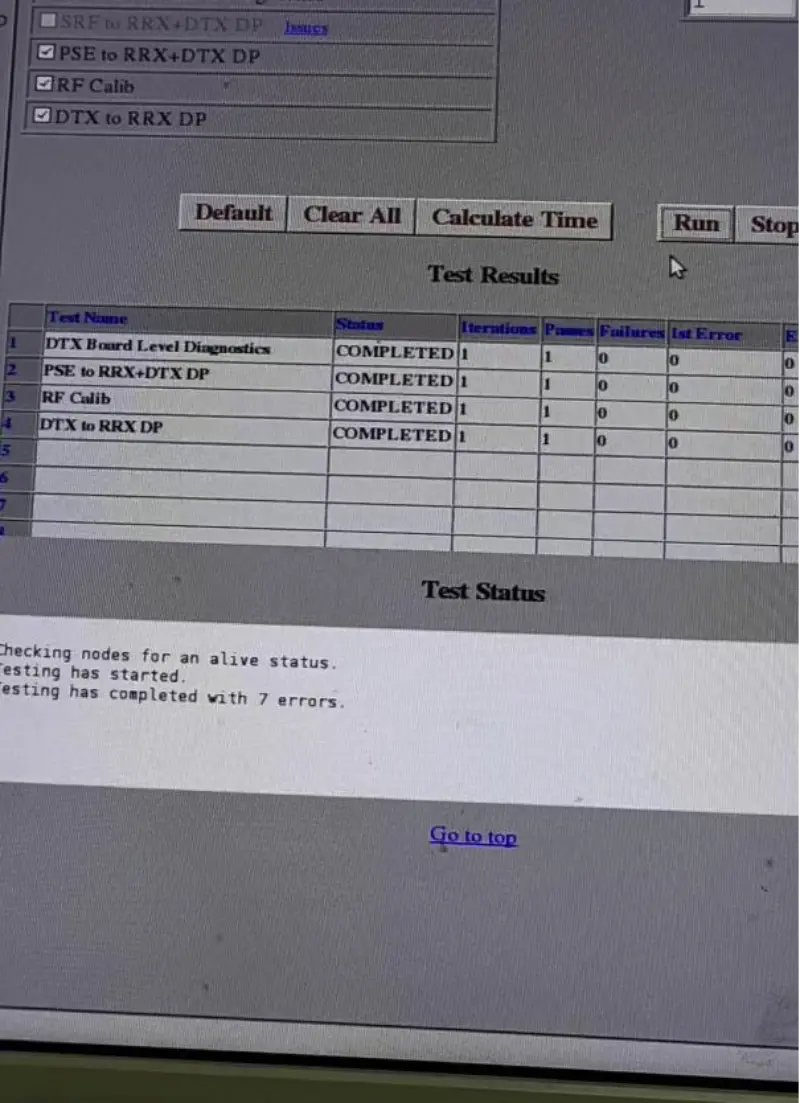

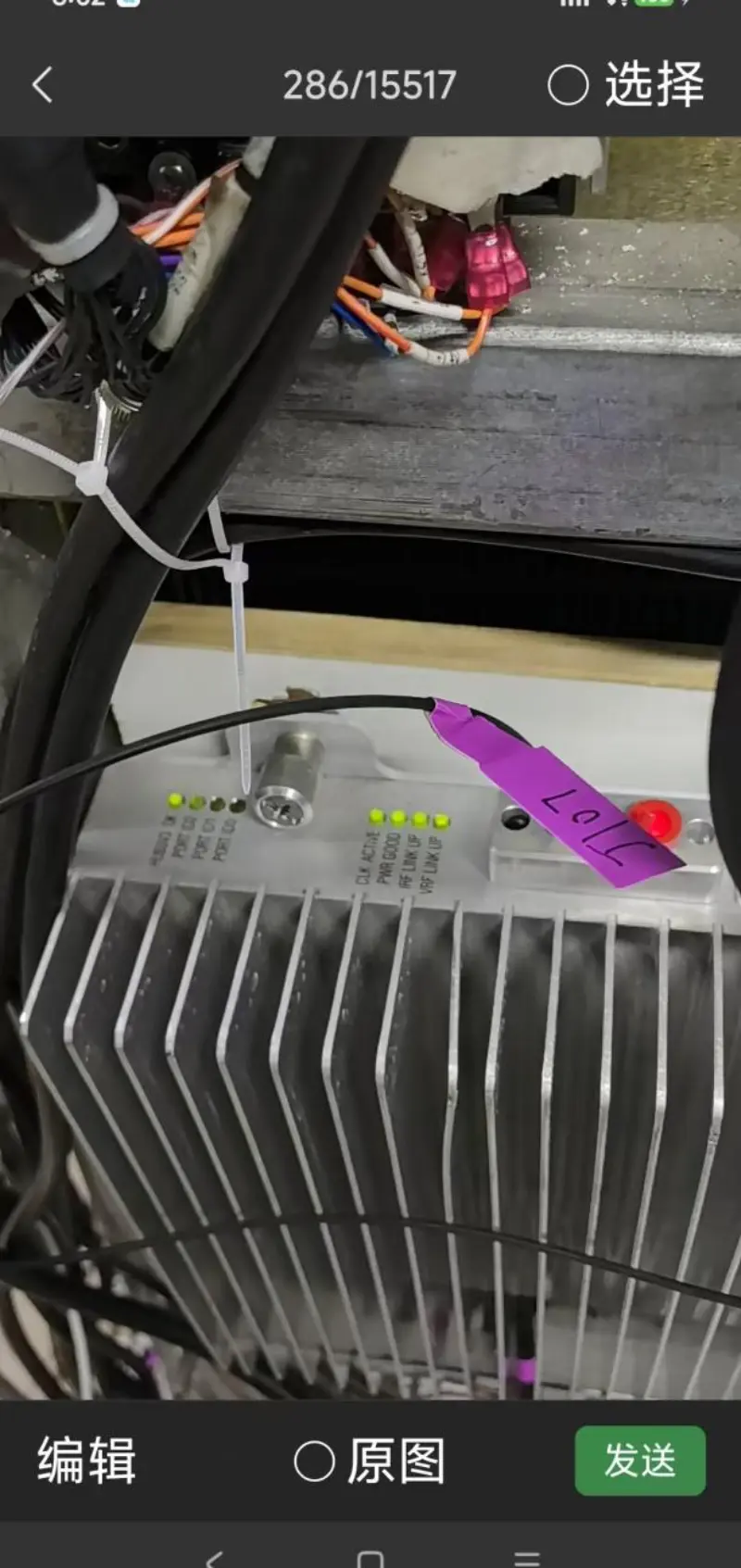

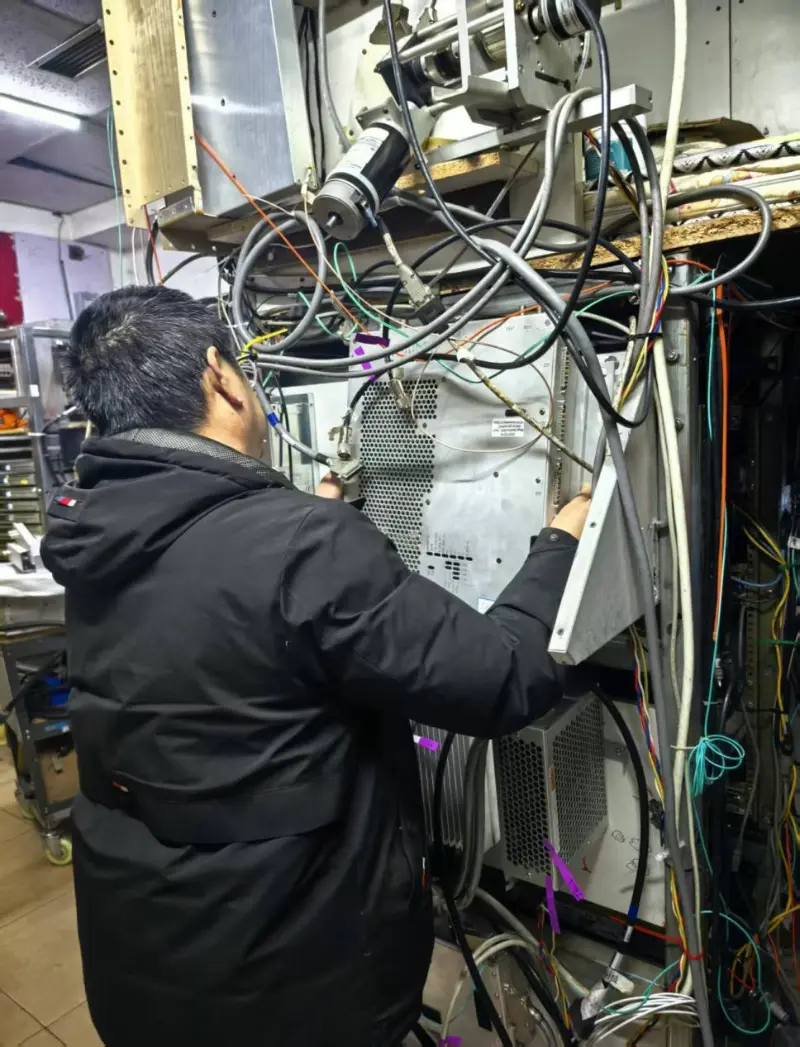

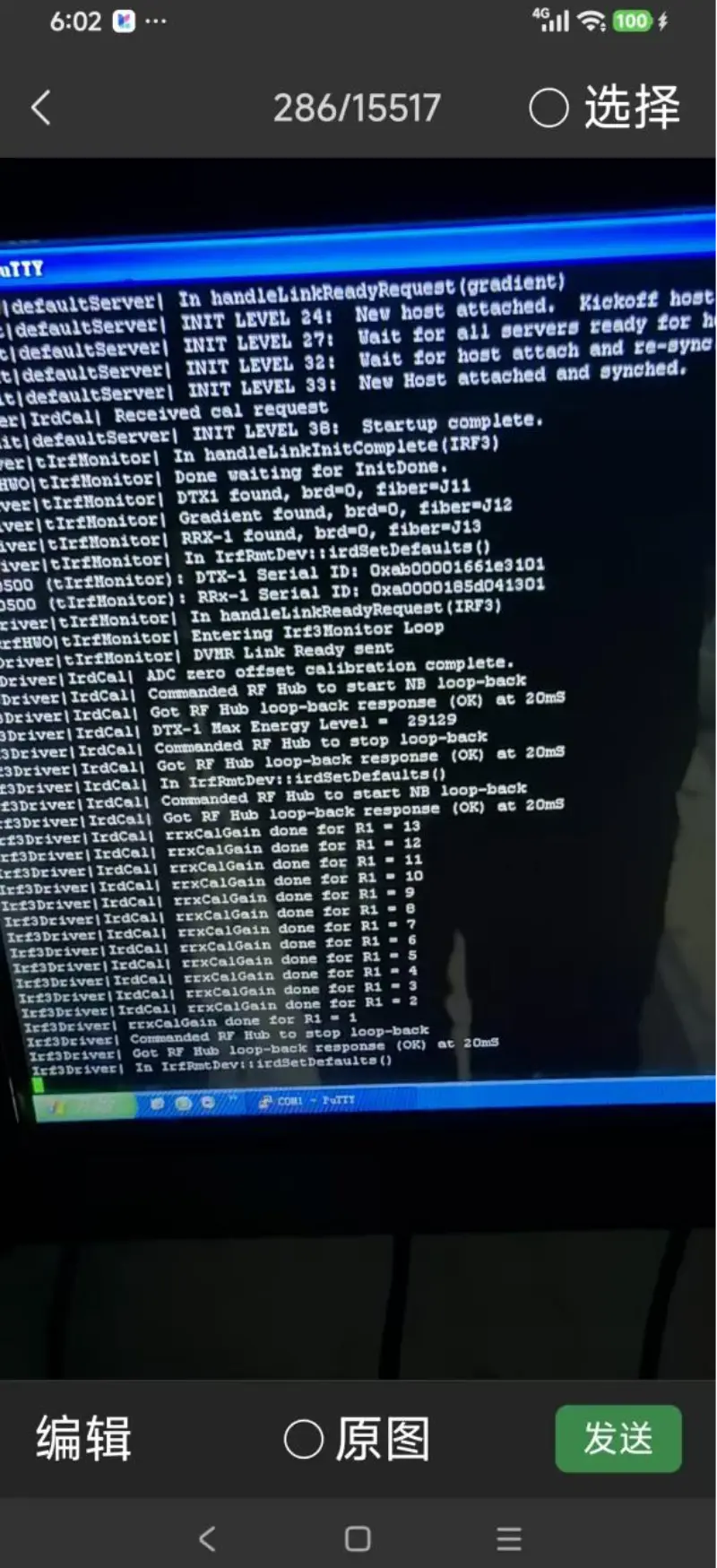

Мы предлагаем сервисное тестирование на заводском уровне, гарантируя, что каждая машина проходит тщательную проверку 99,9% перед отправкой в ​​соответствии с процедурами заводских испытаний GE, включая тестирование характеристик передачи сигнала, тестирование характеристик приема сигнала, диагностику на уровне платы, тестирование радиочастотных характеристик и тестирование линий связи. Одним словом, делается все, чтобы обеспечить удовлетворенность клиентов и предоставить качественный сервис.
