Примечание по обслуживанию для TPS не отвечает

СИСТЕМА: 1,5T Twin Excite (версия программного обеспечения 10.0M4)

ПРОБЛЕМА/СИМПТОМ

Прикладное программное обеспечение работает, но в журнале ошибок появляется сообщение «TPS не отвечает».

ИСТОРИЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ/СОВЕТ

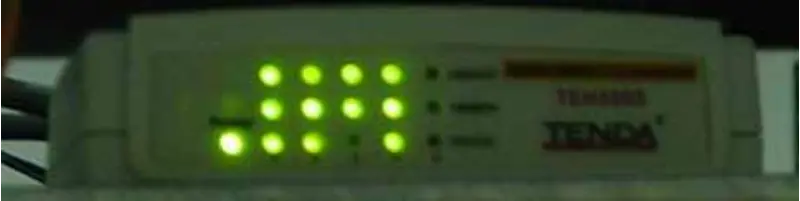

1. Откройте c-shell, введите ping –s 4096 IP(tps), найдите потерю 95% данных. Замените новый концентратор в системном шкафу, но симптом тот же.

2. Откройте c-shell, введите mgd_term, но не можете открыть 3 отдельных окна.

3. Выполните сброс tps, сразу же сообщите «сброс tps не выполнен».

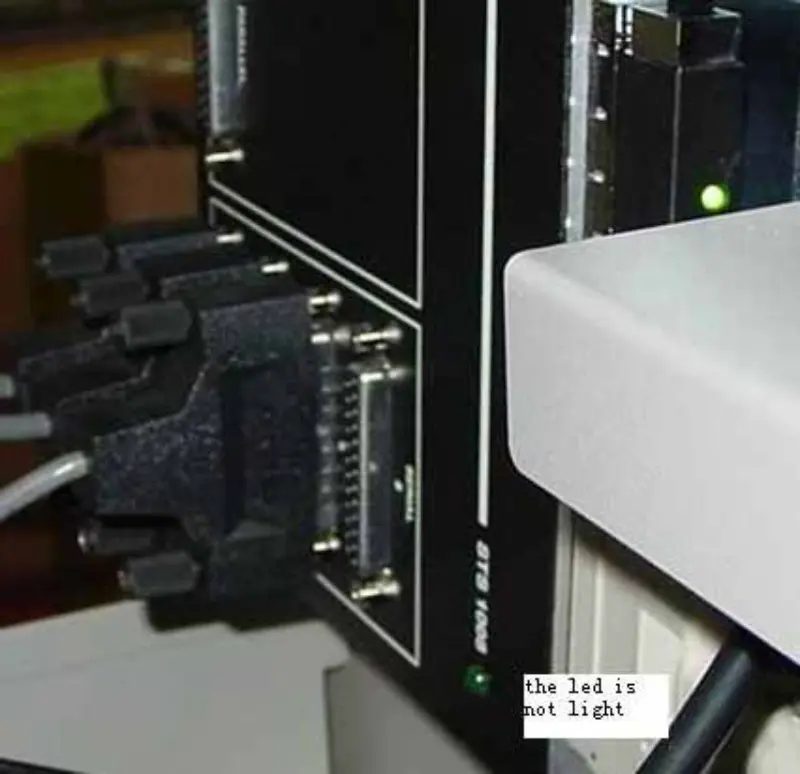

4. Хост не распознает терминал scsi-serial. Проверьте блок расширения последовательного порта scsi 8, убедитесь, что светодиод не горит.

5. Проверьте питание scsi расширителя, питание не подается. Откройте источник питания, найдите 3 точки соединения пустот. Соединяем эти точки, но питание не подается.

6. Замените новый блок питания SCSI расширителя. Загрузите систему MR. Прикладное программное обеспечение зависло на следующем экране, а светодиод на блоке последовательного расширения scsi с 8 портами не светится.

7. Откройте командное окно, введите mgd_term, не открывайте 3 окна. Убедитесь, что питание экспондера scsi в порядке.

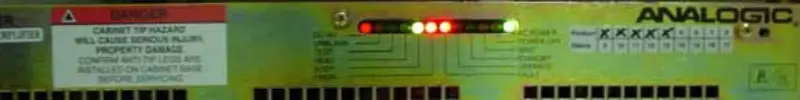

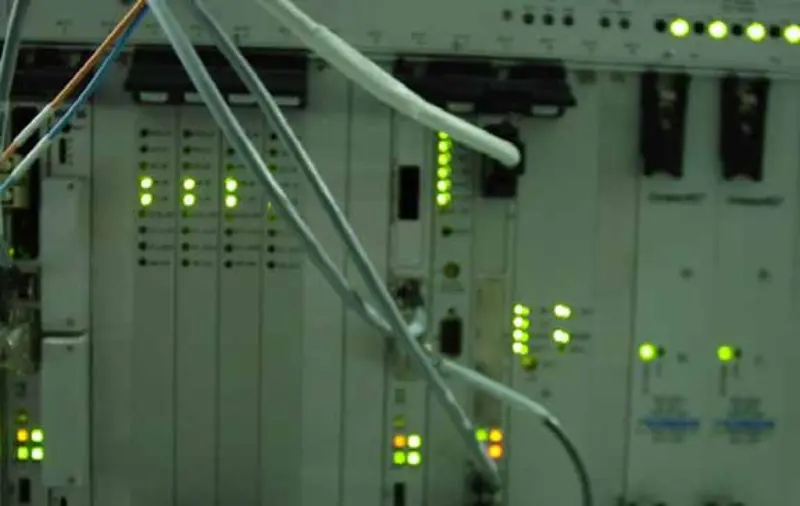

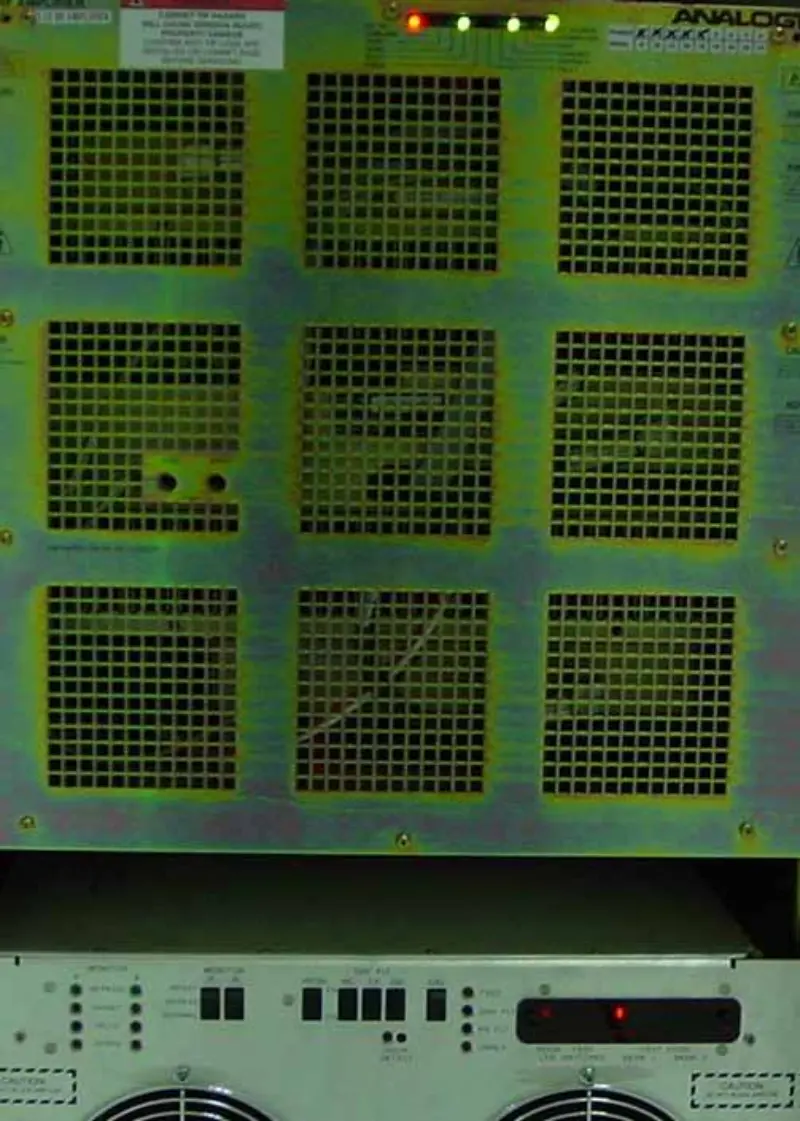

8. Проведите диагностику SGI, SGI в порядке. Проверьте последовательный кабель, все в порядке. Проверьте питание MGD, оно в порядке. Но системный шкаф, радиочастотный шкаф и градиентный шкаф ненормальны. Симптомы такие же, как на следующих фотографиях:

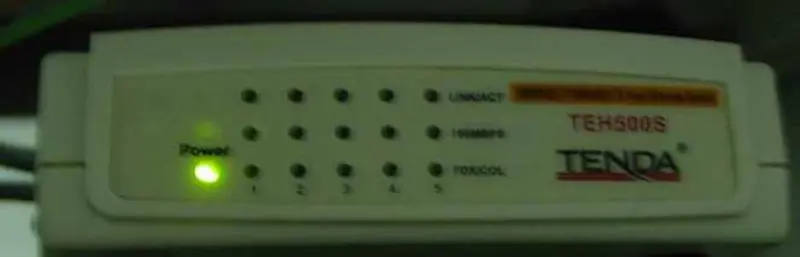

9. Я думаю, что системный шкаф, ВЧ-шкаф и Градиентный шкаф находятся в состоянии сброса. Таким образом, сигнал сброса tps платы STIF, полученный от хоста, по-прежнему включен. Отключите питание SCSI расширителя или последовательный кабель, загрузите систему MR, прикладное программное обеспечение работает, но выдает сообщение «tps не отвечает». Симптомы такие же, как на следующих фотографиях:

Так что блок последовательного расширения scsi с 8 портами тоже плох.

10. Замените новый блок расширения последовательного порта scsi с 8 портами, загрузите систему MR, светодиод на блоке расширения последовательного порта scsi с 8 портами загорится, и система работает нормально.

ОСНОВНАЯ ПРИЧИНА/РЕШЕНИЕ

Неисправен блок питания scsi расширителя, сгорел 8-портовый последовательный блок расширения scsi. Итак, мы заменили блок питания scsi расширителя, система находилась в странном состоянии.
