Артефакт FSE и GRE

СИСТЕМА: MR 0,35T Овация

Больница: Больница общего профиля нефтяного месторождения Дацин

ПРОБЛЕМА/СИМПТОМ

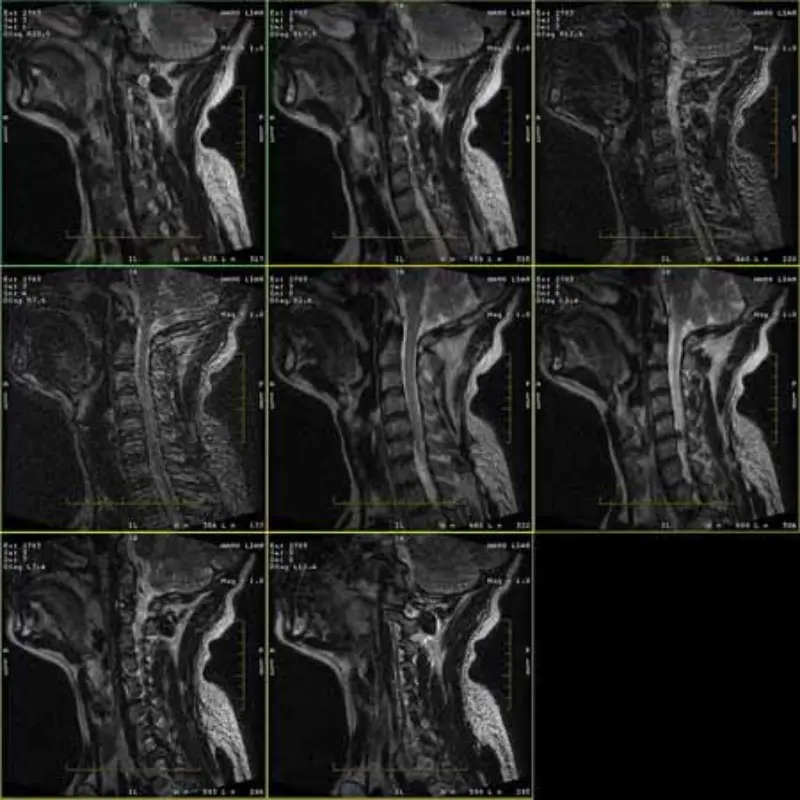

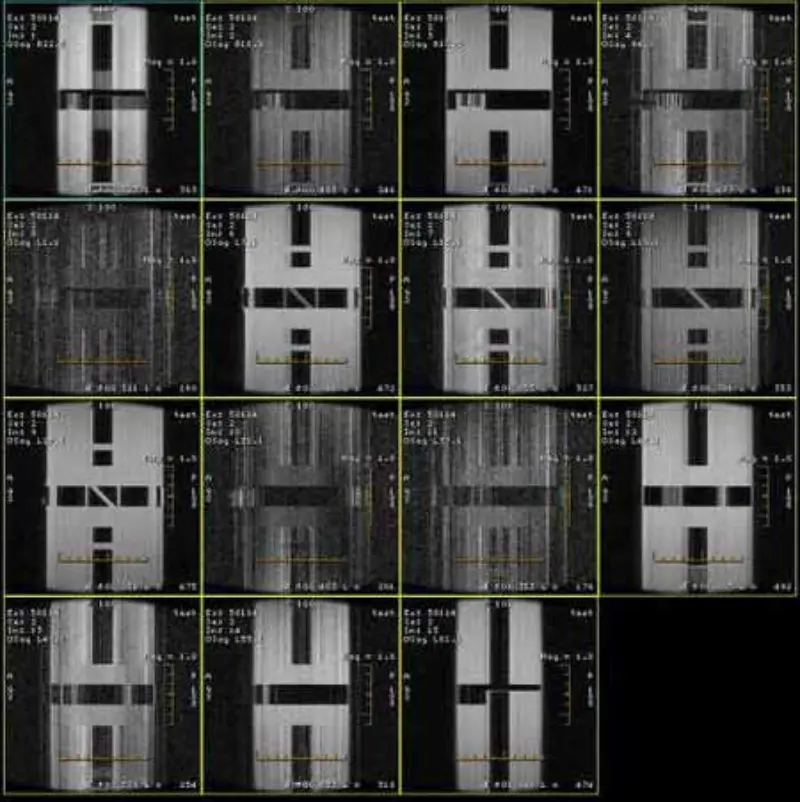

Изображения протоколов FRFSE и GRE имеют ореолы, а иногда изображения с низким SNR появляются в одной серии. Но образы протокола SE в норме.

Пожалуйста, посмотрите прикрепленные изображения.

ИСТОРИЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ/СОВЕТ

1. Данные артефакты встречаются только в образе протоколов FRFSE и GRE, но протокол SE

изображения никогда не появляются. Выполните быструю проверку SPT головы, SNR головы находится на предельном уровне (около 8,2).

2. Проверил РЧ-дверь, мощность освещения, мощность TCU, источник питания PAC и магнитный дисплей, все в порядке.

3. Поменял местами градиентные усилители, фильтры на СРУ и кабелях, артефакт все равно возникает в тех же протоколах.   Страница 3 из 3

4. Проверьте указанные ниже детали на другом сайте, все ок. градиентный блок питания, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS и головная катушка

5. Проверьте свойства диода DD, кабели DD и ВН, все в порядке.

6. Отключите вывод ВЧ сигнала UCERD, артефакт исчез.

7. Поменяйте местами приемник и приемные кабели и обойдите MA, проблема все равно останется.

8. Разберите катушку Body, поместите ее за пределы магнита, подключите все кабели и повторите сканирование, артефакты все еще присутствуют.

9. Проверяем питание и заземление и обнаруживаем, что разъем заземления на ПП (Магнитном помещении) сильно разболтался. Затягиваем и снова сканируем, SNR головки улучшилось

(Главный SNR: 8,9)

ОСНОВНАЯ ПРИЧИНА/РЕШЕНИЕ

Наконец мы обнаруживаем, что кто-то подключил 1 провод от 1 из 3 токоведущих проводов питания МР-оборудования.

поставка за пределы отделения МРТ без разрешения. После удаления провода и повторного сканирования система работает нормально, а SNR головки составляет 9,3.

Таким образом, качество питания будет влиять на качество изображения.
