Устранение неполадок при низком SNR 8-канальной катушки Cardic

ПРОБЛЕМА/СИМПТОМ

При использовании 8-канального сканирования сердечной катушкой соотношение сигнал/шум изображения не хорошее. При ручном сканировании обнаружите, что сигнал очень низкий.

ОСНОВНАЯ ПРИЧИНА/РЕШЕНИЕ

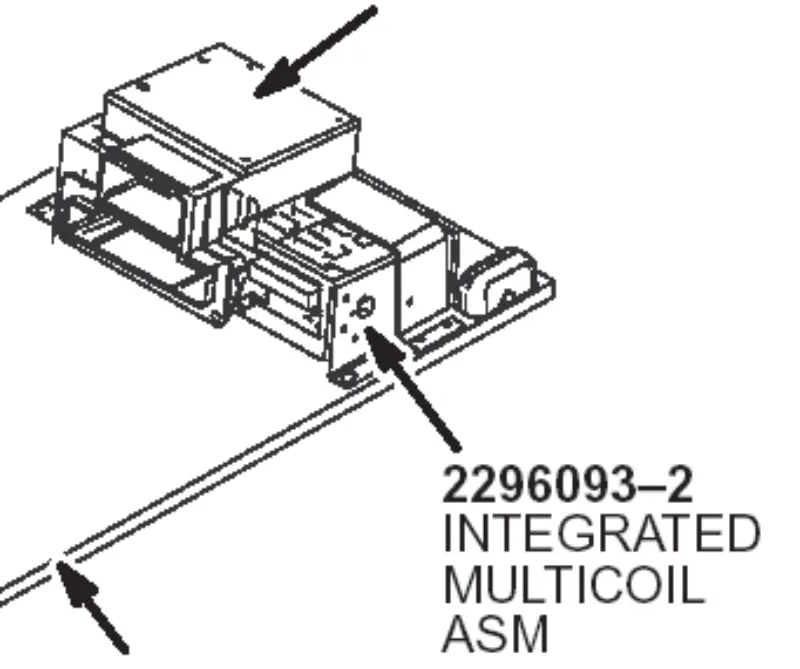

Интегрированная материнская плата ASM с несколькими катушками неисправна. (динатрон, IC: HC105)

ИСТОРИЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ/СОВЕТ

1. Используйте 8-канальную сердечную катушку для проверки SNR, все каналы не работают.

2. С помощью инструментов MCRT проверьте 8-канальное соотношение сигнал/шум, все каналы проходят. Тогда должна быть проблема с катушкой.

3. Заказать новую катушку, проблема та же. Изображение также с низким SNR.

4. Проверьте питание привода модуля и все каналы плат ввода-вывода STIF и IRF.

8 каналов это нормально.

5. Заменить интегрированную мультикатушку АСМ на изображение 8-канального сердца в норме.

6. Проверьте материнскую плату и найдите HCT04(6反向器) и неисправный динатрон.

Обучение:

Когда мы определяем, что местом отказа 8-канала является сторона катушки, если использовать инструменты MCRT, нам лучше проверить 8-канал на другом месте.
